户外电动百叶帘




产品介绍



电动百叶帘使用铝合金帘片,帘片可以上下运行及翻转,起到光线调节与引导,遮阳隔热的作用。适用于户外,帘片尺寸有50mm、80mm、等不同宽度;某些帘片表面打孔,以取得更好的调光效果;Z型帘片遮光性能最佳。
从结构上看,根据卷带(带动帘片上下运行)及梯绳(带动帘片翻转调光)的安装位置不同,室外铝百叶帘主要分为三种:A卷带及梯绳外露经济型;B卷带内置于侧槽,梯绳外露抗风比A型强;C卷带及梯绳都内置于侧轨抗风力最强。

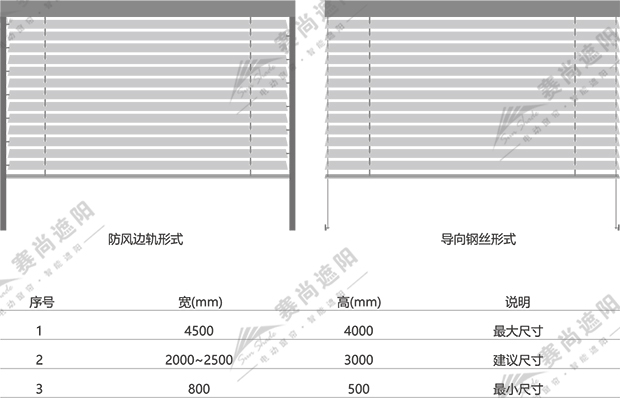

应用尺寸

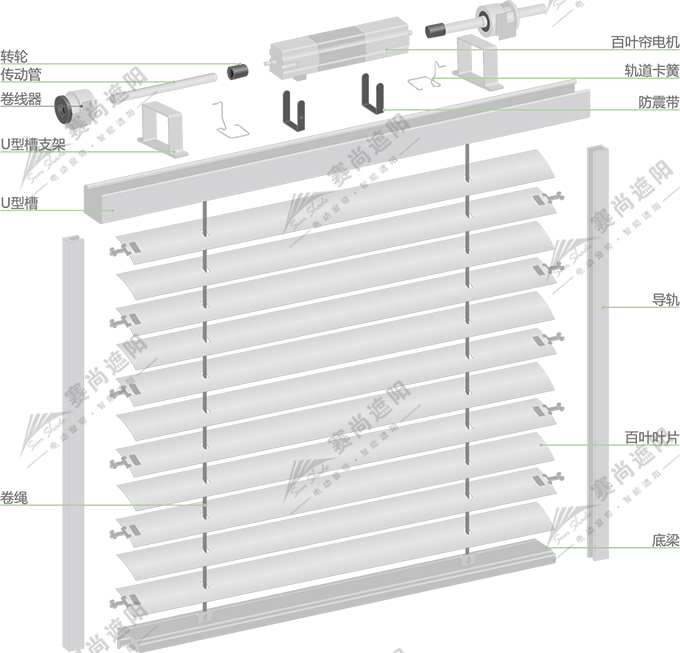

产品结构图

电动百叶帘产品结构图



产品安装方式





注:窗帘盒宽度最小预留100mm,高度需根据实际情况确定。

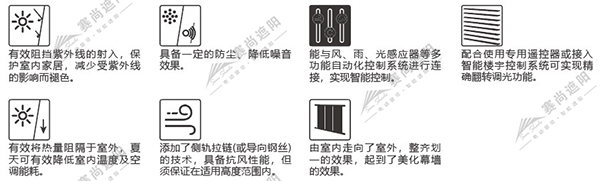

产品功能

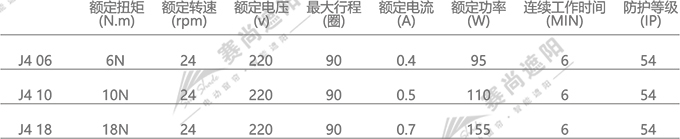

电机选择



由于百叶帘产品特点需选择方形电机。根据百叶帘规格及选择帘片规格、形式等因素,选择扭力大小(6~18Nm)。电机应用于室外,但有罩壳保护,电机防护等级不应低于IP44,我们分别推荐采用尚飞J4系列。电机采用自弹式按钮纤维,设置更加方便,“碰停按钮”使百叶帘系统运行更加稳定、可靠。即使因为突发情况导致上限位失灵,也不会对百叶帘系统造成任何损害。

电机选择仅供参考

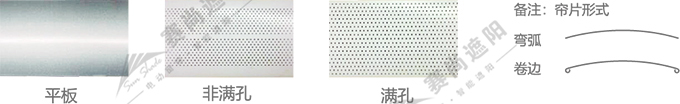

叶片选择



应用室外电动百叶帘时,选择何种形式叶片,它将影响遮阳效果、室内舒适度、室内视野、室内光线等因素。室外叶片推荐采用50mm或80mm卷边形式。出于室外风压等因素,卷边形式百叶帘片可更好的保证整体系统的使用寿命。叶片也分为平板及冲孔形式。推荐采用冲孔形式,不仅可更好的降低风压影响,也可增加室内透景效果。

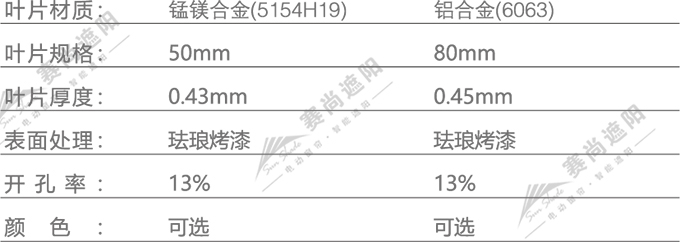

技术参数

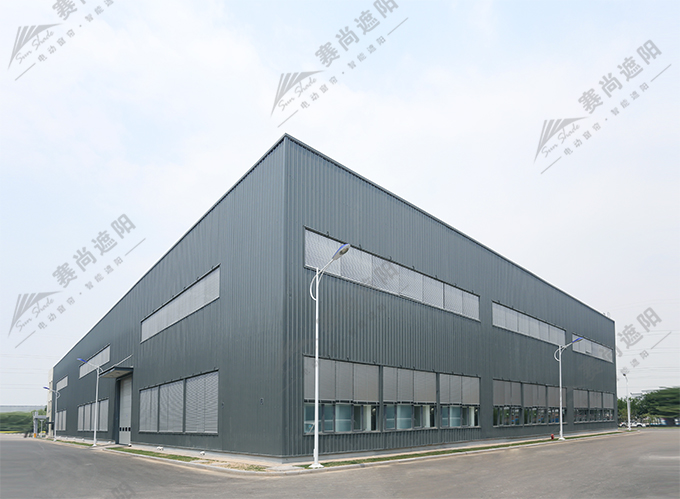

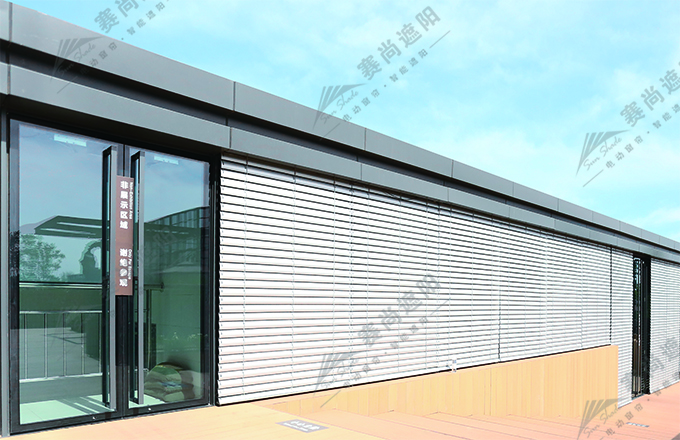

产品实景图
