梭形百叶





梭形百叶介绍



电动梭型百叶系统是在建筑物外部使用铝合金叶片的大型遮阳产品,其百叶片可调整翻转角度以调整进入室内的光照量。百叶翻板的安装方式可分为水平方向和竖直方向两种,同时可以使用玻璃百叶板,用于通风控制。叶片呈梭形,双弧面、造型优美,具高科技质感,叶片转角在0°~110°可调,可根据太阳的照射角度来调整叶片的角度,从而达到遮阳调光的最佳效果。叶片截面大且为中空结构、强度高,符合外墙百叶韧度及延展性要求,闭合式减少正向风压的压力,不受风力影响的遮阳控制,能起到保护玻璃幕墙的作用。百叶板机构是在改变叶片翻转角度的同时以达到不同遮阳、调光通风、防雨、防尘效果,其机构坚固不易变形还可以起到防盗作用。



隐藏式的电机或外置式电机连杆推动,结构科学、能轻松的安装组合,有可靠的质量保证;适用于各种现代建筑的大型玻璃幕墙和玻璃天顶、平面、立面、和斜面建筑室内外遮阳。

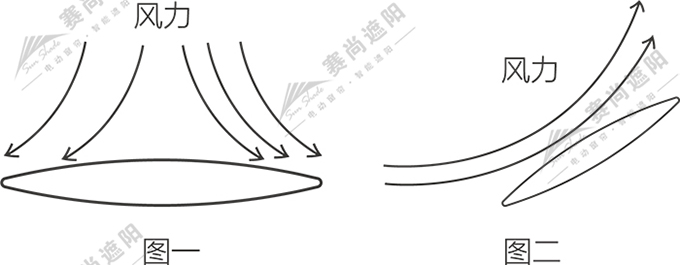

叶片外型设计为鱼腹式流线型,并非为直接采取铝型材壁厚加强(如图一);
根据流体力学计算,流线型表面设计百叶每平米如承受100Kg风压时,可消散约30%即30Kg风压;
型材壁厚转化成鱼腹型设计,在外观效果提升,且大幅降低建筑所承受之重力;
当百叶开启角度大于60度时,其抗压值会再提升40%如冲击力为100Kg时总消散风压值约为70%即70Kg(如图二)。

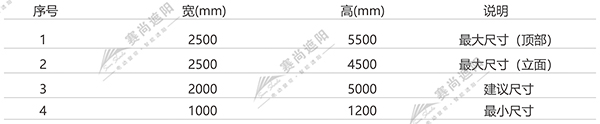

梭形百叶应用尺寸

梭形百叶应用尺寸

 梭形百叶特点



1、通风与遮阳兼顾

机翼百叶可调节角度的百叶片,即可保证室内的自然通风,又同时阻挡有害紫外线的照射。

2、节能环保

不同房间可相互保持通风状态,小角度的开启又可同时保护私人空间。

3、控制方式

翻版百叶控制方式有:手动控制(自锁装置)、机械传动控制、无线遥控控制、自动控制、智能感应控制(风光雨感应控制)。



梭形百叶垂直安装特点及优势

1、梭形百叶垂直式安装,就是梭型百叶叶片竖向垂直于地面的安装,梭形百叶的叶片规格基本上不小于200mm,如果是面积比较大的建筑,基本上采用宽度300mm以上,因为梭形叶片截面越大,强度越好,单片跨度也就做的越长,遮阳与装饰效果比较好。

2、遮阳隔热效果,由于梭形百叶具有中空腔体,而且有腔体还比较大,在遮挡阳光的同时,隔热效果也是很明显的,电动梭形百叶,还可根据阳光照射角度不同,翻转叶片角度,以达到遮阳与调节光线的作用。

3、垂直式安装,楼层分格界面分明,梭形百叶垂直安装分格基本上是以楼层的层界层为准,如建筑每层的层高会在3.5米到5米之间,梭形百叶结构会在每层的楼层面处理以框架分格,这样梭形遮阳板的安装也是以楼层为标准安装,这样可实现建筑遮阳以层为单位的控制以满足不同楼层遮阳的要求,也可体现每个楼层的不同装饰效果。

4、梭形百叶竖向垂直安装的多种装饰效果,梭形百叶呈垂直竖向安装,由人活动的视觉角度是水平方向移动的,但随着人视角移动,也会形成不同角度的装饰效果,而且也可以通过叶片角度的翻转改变视角,另外梭形双弧面型流线型外观也为装饰层次立体感增色不少。

5、梭形遮阳百叶安装在户外,可以起到减少风压的作用力,双弧面可以减少风的摩擦力,也降低强风噪音,而且叶片垂直安装也能避免灰尘的堆积,便于更好的保洁作用。

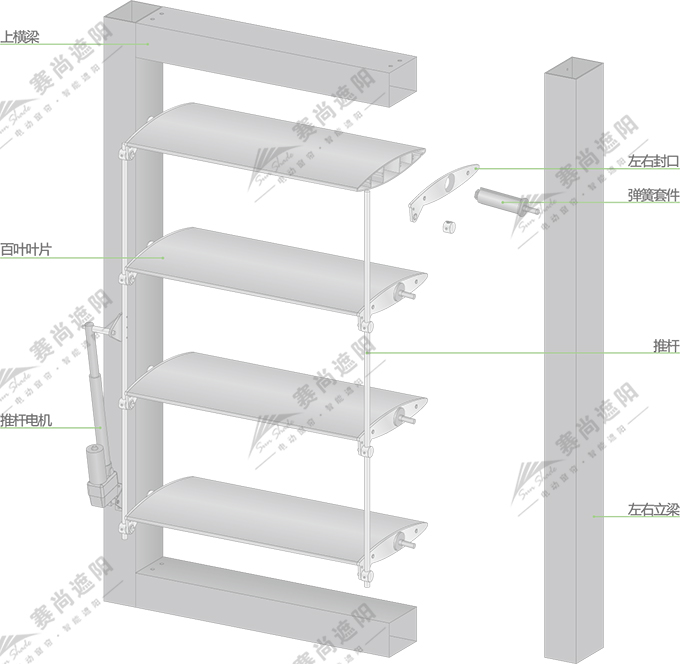

梭形百叶结构图



电动梭型百叶产品结构图

电动梭型百叶产品结构图

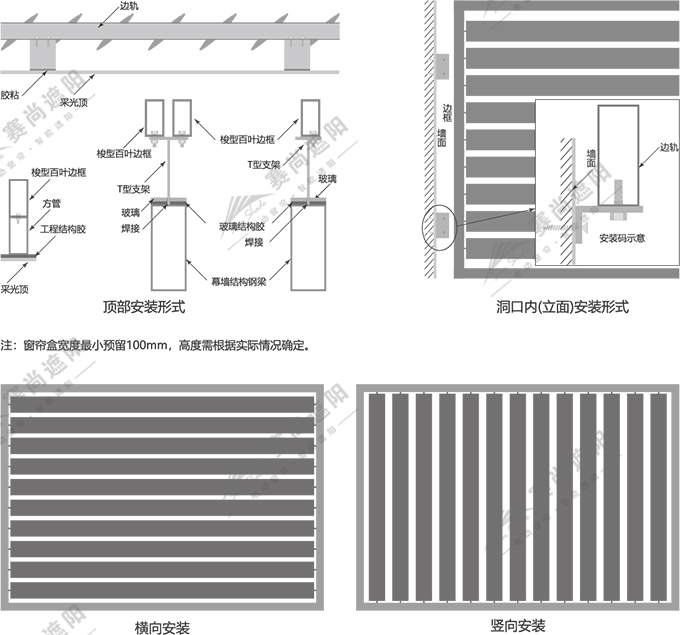

梭形百叶安装方式



图:梭形百叶安装方式

图:梭形百叶安装方式



梭形百叶对于建筑的功能和特点



1、节能遮阳、降低空调能源消耗;
2、防止眩光;
3、增加采光;
4、提高昼光照明均齐度;
5、引导自然通风;
6、改善室內环境微气候;
7、造成建筑外观的光影美学变化。



梭形百叶电机选择



根据梭形百叶传动形式可选择不同形式电机,外传动形式需要选择推杆电机,内传动形式需采用管状电机。如产品需要配合消防联动功能,建议选择24V推杆电机。根据产品尺寸扭力应不小于25Nm。推荐采用尚飞Rodeo系列及LT50系列。



梭形百叶推杆电机参数

 梭形百叶推杆电机参数

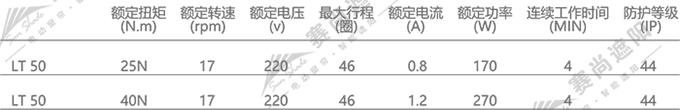

梭形百叶管状电机参数

梭形百叶管状电机参数



梭形百叶叶片选择



梭型百叶叶片选择应从多方面因素考虑。包括现场幕墙结构、分隔、当地气候条件,已经建筑高度、造型等。选在不同规格的叶片,从而使建筑满足遮阳节能要求的前提下。也能提升建筑美观度,整体性。目前市场常用规格150mm、200mm、250mm、300mm、450mm等。

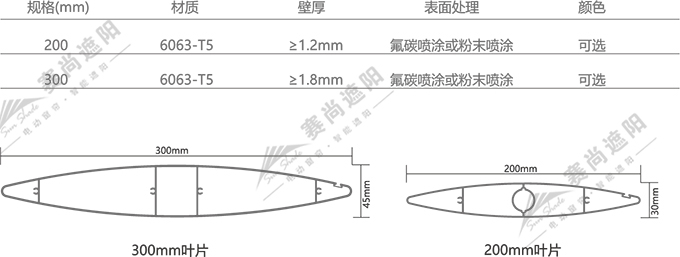

梭形百叶技术参数

梭形百叶技术参数



梭形百叶应用场所



它简洁而优雅的结构很容易与各种建筑相融合,如公共建筑,办公建筑,工厂,酒店,医院,学校和体育建筑等。广泛应用于各种现代建筑的大型玻璃幕墙、玻璃天顶、窗户的室内外遮阳,可灵活运用于平面、立面、斜面建筑。

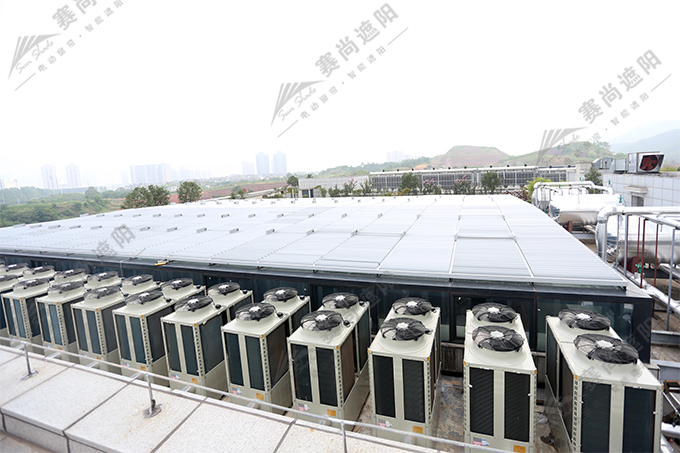

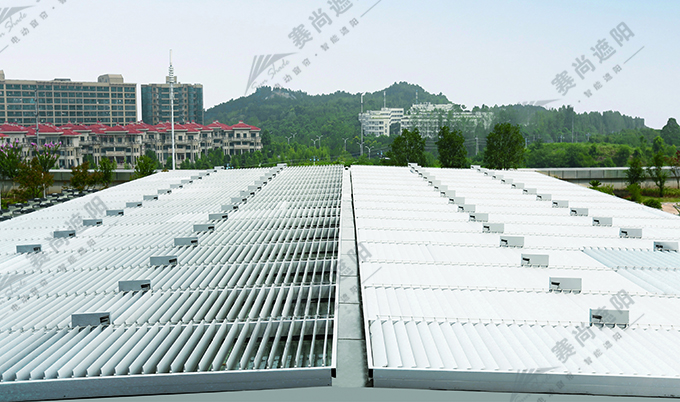

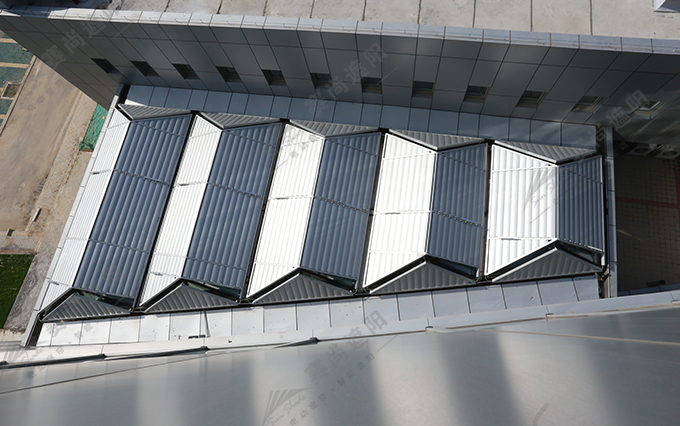

梭形百叶实景图

图:梭形百叶实景图

 图:梭形百叶实景图

图:梭形百叶实景图

图:梭形百叶实景图



图:梭形百叶实景图

图:梭形百叶实景图
