国家会议中心二期工程屋面滑移安装 搭配遮阳系统可更节能舒适
来源:综合
浏览数:
发布日期:2020-07-01
0

2020年6月29日,国家会议中心二期工程会展区钢结构屋面网壳开始滑移安装,这标志着距离该工程主体结构全面封顶又迈近了一步。二期工程主体建筑为会展中心,配套建筑包括酒店、写字楼及商业,建成后将与现国家会议中心连为一体,形成总规模近140万平方米的会展综合体。二期项目建成后,将形成以国家会议中心、人民大会堂、雁栖湖国家会都为核心的“会议铁三角”,以及以国家会议中心、新国展、大兴机场会展为核心的“展览三峰”国际交往中心新格局,全力打造国际交往活跃、国际化服务完善、国际影响力凸显的国际会议目的地城市。


国家会议中心二期工程



位于北京奥林匹克中心区的国家会议中心二期工程总建筑规模约77万平方米,建筑总长460米,宽150米,总用钢量12.6万吨,主体建筑由会议区、会展区和介于两者之间的迎宾厅组成,2022北京冬奥会期间,这里将作为主新闻中心和国际广播中心投入使用。


国家会议中心二期工程

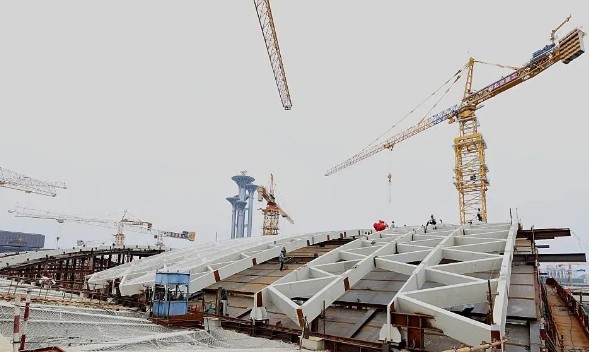

正在滑移施工的钢屋面网壳用钢量约2800吨,南北长168米,东西跨度72米,钢屋盖网壳面积大,距离地面高度为44米-52米,高空作业量大,构件吊次多达3000次,吊装时间约2个月,工期紧,钢结构焊接精度和质量要求极高,屋盖网壳为索承结构,控制变形难度大。

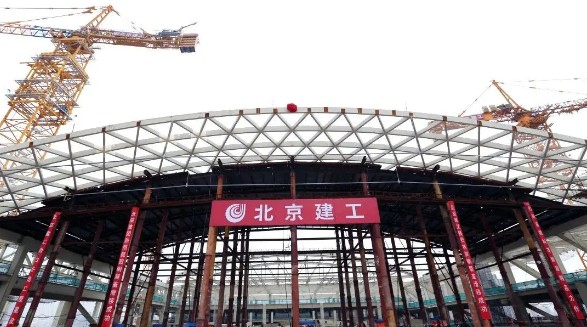

此次滑移安装的钢结构网壳位于国会二期会展区顶层,呈拱形,像一座钢桥横跨在东西两侧的钢梁上,拱形屋面网壳最高点距离顶层底板为20米。正在施工的屋面网壳一共56榀小钢桥,每榀小钢桥东西跨度为72米,南北方向宽度为3米,先在地面进行小块拼装,再吊装到空中平台进行拼装,最后分步进行顶推滑移,滑移到位后按方案顺序进行焊接固定,预计8月初钢屋盖即可整体亮相。



钢屋盖网壳滑移“三步走”


第一步:地面小拼

将多块小钢构件在地面拼装成小钢桥后吊到20米高的高空操作平台上。


国家会议中心二期工程


第二步:高空平台拼装

在会展区顶层设置2个高空操作平台,分别横跨在屋面3等分处,先将6榀小钢桥在高空平台上拼成一个滑移单元,然后给每一榀小钢桥“穿上滑靴”进行滑移施工。


国家会议中心二期工程


第三步:顶推滑移到位

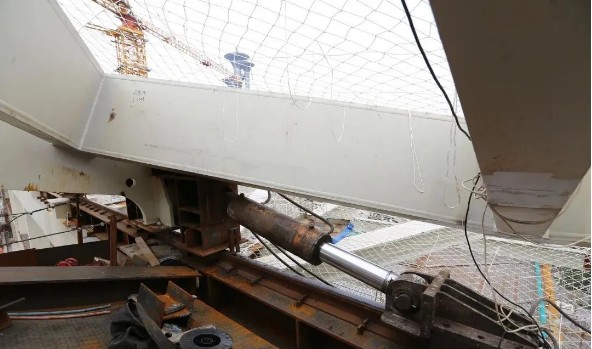

滑移前,事先设置滑轨,钢桥两端各安装1台-2台液压千斤顶和同步传感器,从2个平台分别向两侧顶推滑移,每滑移6米要进行钢索张拉,确保屋面结构稳固,最终将屋盖滑移到设计位置。


滑移施工技术是指网架单元在事先设置的滑轨上滑移到设计位置拼接的施工方法。据企业史志记载,1977年,机施公司采用高空滑移的安装方法完成中国援建扎伊尔人民宫会议厅工程钢屋架的滑行施工;1979年,机施公司采用高空滑移的安装工艺完成援叙利亚大马士革体育馆工程屋盖施工。依据我国滑移法施工最早总结文献记载,机施公司是我国最早采用滑移技术施工的企业,最初采用的术语是“滑行安装施工技术”。



通常大型的会展中心建筑离不开建筑遮阳的设置,通常情况下,可能有采光顶的顶部遮阳和立面窗的立面遮阳,赛尚遮阳作为建筑遮阳的专业提供厂商,在采光顶遮阳和立面遮阳方面具具有成熟的个性化解决方案,无论是外部设置遮阳,还是玻璃窗内侧设置遮阳,均有相应的良好的遮阳方案及产品予以配套。赛尚遮阳采光顶遮阳和立面遮阳方面做过多项成功案例。
